Como Posicionar la Antena 0,90 de DirecTV 08 Enero 2014

¿Como montar la antena de DirecTV ?


Bueeeno, como ando ocupado con la reforma de casa y con mucho trabajo decidí echar mano a entradas que tenía en el tintero, a decir verdad las únicas antenas que tengo instaladas hoy en día por mi estación son la de DTV y la de TDT, así que ando aburriiiiiido en materia satelital...

Como ya se acerca la temporada estival y muchos pre-pagos se activan por las costas Argentinas, donde si o si debemos instalar una antena de 0,90 para tener una recepción aceptable, creo que es hora de sacar a la luz esta entrada.


Secretos de la antena de 0,90

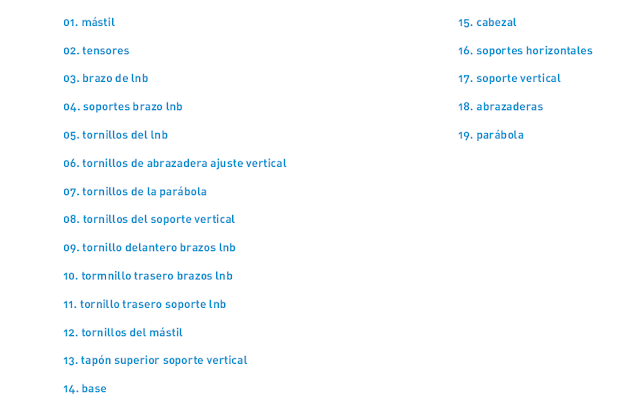

No muchos, si bien es un poco más complicada que la de 0,60 veremos que siguiendo ciertas normas todo saldrá a pedir de Boca (1-0), comenzamos como siempre sacando la antena de la caja, en ella deberíamos encontrar la parábola y demás piezas, este es el desarme...



Lo que sigue a continuación es MI MANERA PERSONAL de armarla, secretitos y vicios que fui adquiriendo con los años.

Primero nos situamos cómodamente y ponemos la parábola boca abajo, en ella abrimos la bolsa con la bulonería y la dejamos caer dentro de la misma, lo primero que vamos a armar es el cabezal (15) o cánister, tomamos las abrazaderas (18) y las colocamos en su lugar así...




... hecho esto colocamos el tapón superior (13) y el soporte vertical (17) y SIEMPRE la parte más larga hacia arriba, veremos que así la marca en el costado del mismo coincide con la escala denominada B, que es la que corresponde a nuestra antena...






...luego colocamos los soportes horizontales (16) y arrimamos todas las tuercas, pero no apretamos aún...




... la presentamos sobre la parábola, colocamos los tornillos (07) de fijación a la misma y ajustamos ahora si el conjunto...




...cuidando de no pasarnos en el torque para no deformar el soporte.





El trípode y el lugar de emplazamiento


Ahora llegamos a unos de los pasos más importantes en la instalación, el conjunto soporte para nuestra antena, supuestamente a esta altura ya hemos elegido un lugar de emplazamiento despejado hacia el punto de visión satelital, esto les recuerdo lo definimos fácilmente a través de Dishpointer y el "tacto" para definir que la pared o loza está acorde a nuestras necesidades, es decir firme, recordemos que nuestra antena no ejerce peso pero si carga al viento, motivo por el cual es bueno que, dentro de lo posible, esté protegida de los vientos y bien amurada, y recordemos que no hace falta darle altura, sólo un horizonte despejado hacia el satélite.


Podemos colocarla de forma vertical u horizontal, pero SIEMPRE la base y los tensores deben formar un triangulo perfecto, esto es así...






...aquí es donde por respeto no hablaré de la calidad del trípode, pero digamos que el fabricante no presta atención a los detalles, es común que los tornillos no pasen por las perforaciones de la base a causa de la rebaba...




...y que los soportes en lugar de ser izquierdo/derecho sean los dos iguales y nos pase esto...



...pero sin desesperarnos seguimos adelante, una vez elegido el lugar armamos el conjunto y lo presentamos en la pared para ver que forma un triangulo, marcamos los agujeros de la base con un lápiz y perforamos, luego colocamos los tacos y agregamos la silicona...




...ponemos y ajustamos los tirafondos...


...y ajustamos bien TODOS los tornillos del conjunto...




...para ahora si a PONER A PLOMO el conjunto, esto es FUNDAMENTAL para encontrar señal FÁCILMENTE luego, esto lo logramos moviendo los tensores hasta llevarlos al lugar correspondiente...




... y luego repetimos el proceso, marcamos, perforamos, ponemos el taco, silicona, tirafondo, en el caso del soporte que nos queda al revés (si pasa) yo hago esto...




...realizo la perforación torcida para que luego me coincida, una vez ajustado todo volvemos a corroborar el plomo...




... y ahora si montamos la parábola arrimando los tornillos de las abrazaderas tanto como para que no tengan movimiento de elevación pero si de azimuth...




... y montamos el resto del conjunto soporte del LNB, ojo con la posición de la lanza, en V invertida...




...para luego colocar el LNB con su tornillo correspondiente ajustado...




...y nos disponemos a buscar señal tal como lo indico en el tutorial de pre-pago, si hicimos todo bien encontrar señal debería ser así de fácil...

...y una vez encontrada la señal ajustar los tornillos de azimuth en forma cruzada, despacio, cuando vemos que la señal empieza a decaer pasamos al otro, sin deformar el mástil, que quede firme...



...para luego si ajustar la elevación.

Retoques finales


Es una buena práctica dejarle un generoso loop atrás a la antena, en caso de que haya que cambiar un conector en algún momento y para trabajar sobre el LNB, nos debería quedar algo así...



...y este manual es aplicable a cualquier antena ya sea de FTA o DTV.

Bueno, para aquellos que logren instalarse la antenita en su lugar de veraneo los invito, con la plata que se ahorrarán de la instalación, a mandar mail a Maloco para pasar el fin de semana...
